1、什么是插銷螺套

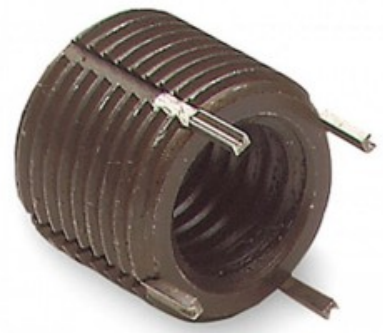

　　插銷螺套，英文Key-locking threaded insert，直譯為鍵鎖螺套。插銷螺套是一種內外都有螺紋，外螺紋上有2根或4根插銷鍵的特殊緊固件，插銷螺套裝入攻絲后的底孔中，再把2根或4根插銷敲入內螺紋孔中，起到固定銷套不能轉動的作用。產品主要用于航天航空、軍工設備、鐵路機車、振動機械和電子電工等對螺紋強度要求較高的產品上，工作原理如襯套。

　　2、插銷螺套特點

　　a、插銷螺套通常是有不銹鋼材料制成高強度螺紋護套，并根據相關標準進行鈍化處理，標準產品包括公制螺紋尺寸、英制螺紋尺寸和特殊螺紋尺寸等，可根據實際需要進行定制。

　　b、插銷螺套可用于低強度材料中，以便增加內螺紋連接強度；也可用于修復螺紋，受損螺紋修復后仍可以使用原來相同規格的螺栓。

　　c、插銷螺套因其有效的機械鍵銷，故可控制產品的旋轉和轉動。機械鍵銷為2或4根，組裝前內置于外螺紋的鍵銷槽中。

　　d、插銷螺套特別適合應用于需高強度內螺紋的環境。

　　e、鎖緊型插銷螺套鎖緊部位是向內突出的三個硬點，螺釘通過時，表面有擠傷，螺釘裝拆三次，力矩消失。

　　f、硬度HB187~230（轉換約HRC15~22），光潔度3.2。

　　3、插銷螺套分類　　

　　a、插銷螺套從螺栓鎖緊功能上可分為普通型和鎖緊型2種。

　　b、插銷螺套從內螺紋形式上可分為公制和英制2種。

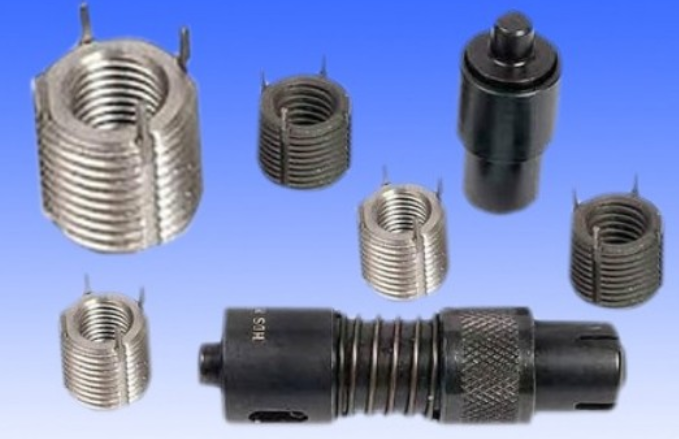

　　c、插銷螺套從外螺紋尺寸大小上可分微型、輕型、重型、特重型等，還有英制微型、實心體型等，以及英制內螺紋公制外螺紋、公制內螺紋英制外螺紋等多種形式。

　　d、插銷螺套材料分為：碳鋼或者不銹鋼SUS303。

　　e、表面處理：碳鋼-磷酸鹽防銹處理，不銹鋼303-鈍化處理。

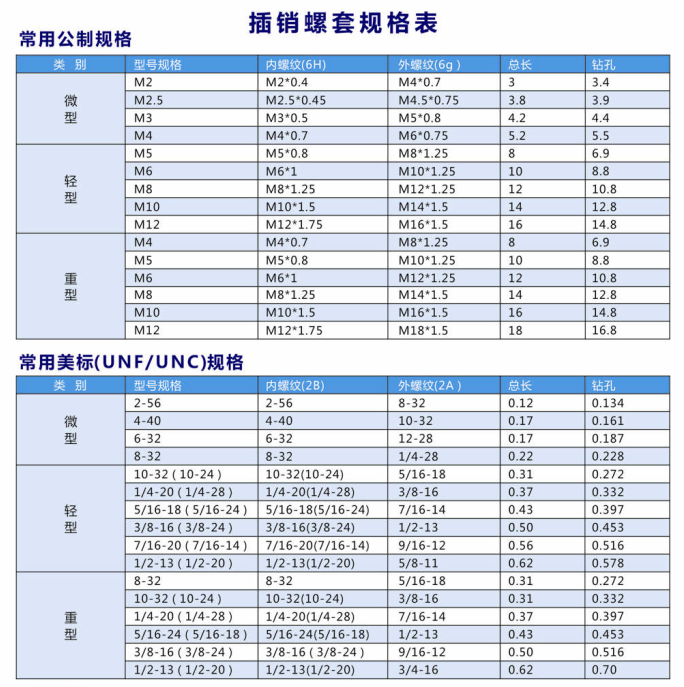

　　f、小規格不建議選擇碳鋼材料，表格中尺寸源于美標MS標準，特殊尺寸可以定做。

　　4、插銷螺套安裝

　　a、鉆孔

　　用指定的標準鉆頭鉆出底孔，錐形锪鉆80°~100°，鉆頭直徑應比標準螺紋直徑稍大一些，鉆孔深度略大于插銷螺套的長度。

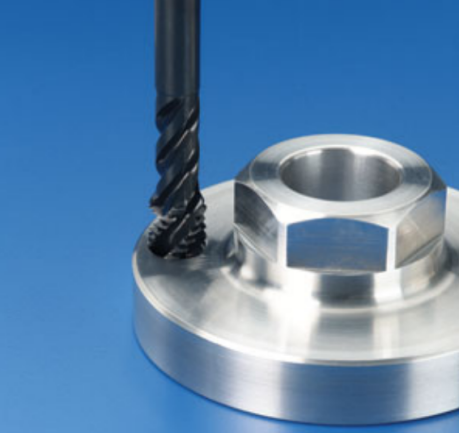

　　b、攻螺紋

　　用標準的絲錐加工螺紋，絲錐規格對應插銷螺套外螺紋規格。

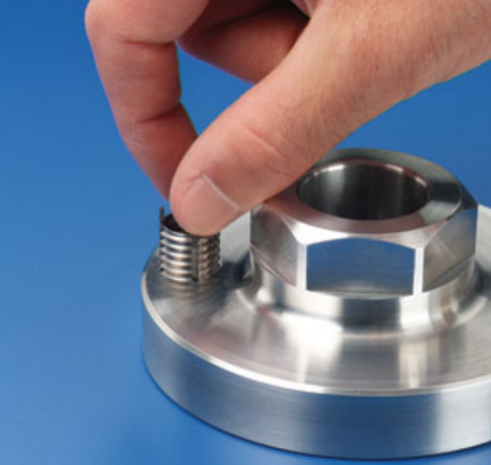

　　c、 安裝

　　用手或安裝工具旋入插銷螺套，稍微低于工件表面（0.25mm~0.75mm），工件內螺紋與插銷螺套外螺紋配合旋入間隙需注意控制螺紋中徑尺寸，避免過緊擰不進或過松間隙太大晃動影響連接強度。

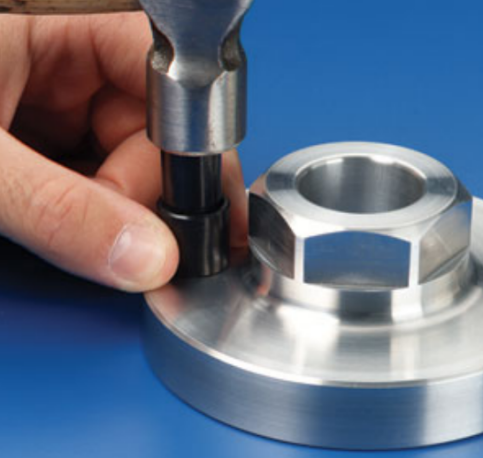

　　d、鎖鍵

　　通過專用安裝工具，用榔頭敲擊使插銷固定鍵進入壁槽，工件內螺紋有損傷。

　　注：
　　1. 材料硬度在30HRC以上的工件， 要預制出鍵銷槽的位置，以便固定鍵進入。

　　2. 插銷螺套不建議用于易碎的材料。

　　5、插銷螺套拆卸

　　a、用鉆床將插銷螺套鉆掉一部分，露出鍵銷，鉆頭直徑≤銷子內側直徑。

　　b、將固定鍵向內折彎，并拔出鍵銷。

　　c、用“易拆工具”或類似工具將插銷螺套旋出。
